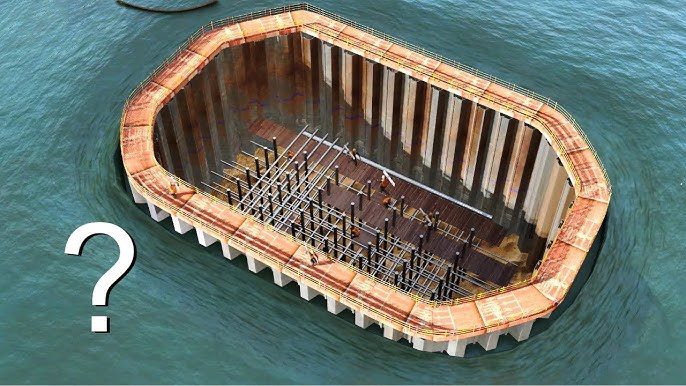

Коффердам. Как строят под водой: технологии, этапы, советы

Строительство под водой — это не только вызов для инженеров, но и настоящая демонстрация технологического мастерства. Одним из ключевых элементов при возведении сооружений ниже уровня воды является коффердам — временная конструкция, предназначенная для осушения участка дна водоема и создания условий для безопасных работ. Коффердамы применяются при строительстве мостов, дамб, гидроэлектростанций, портовых сооружений и других инженерных объектов. В этой статье подробно рассмотрим, что такое коффердам, как он работает и какие технологии используются при его возведении.

Что такое коффердам?

Коффердам (от англ. cofferdam) — это временное ограждение в водной среде, позволяющее осушить участок дна и обеспечить сухие условия для строительства. Он может быть полностью или частично герметичным и служит барьером, защищающим строительную площадку от воды и наносов.

Основные функции коффердама:

• Защита строительной зоны от воды.
• Обеспечение безопасности для рабочих и оборудования.
• Создание устойчивого основания под фундамент.
• Снижение рисков аварий и затоплений.

Виды коффердамов

Существует несколько типов коффердамов, выбор которых зависит от глубины воды, типа грунта, масштаба проекта и других факторов.

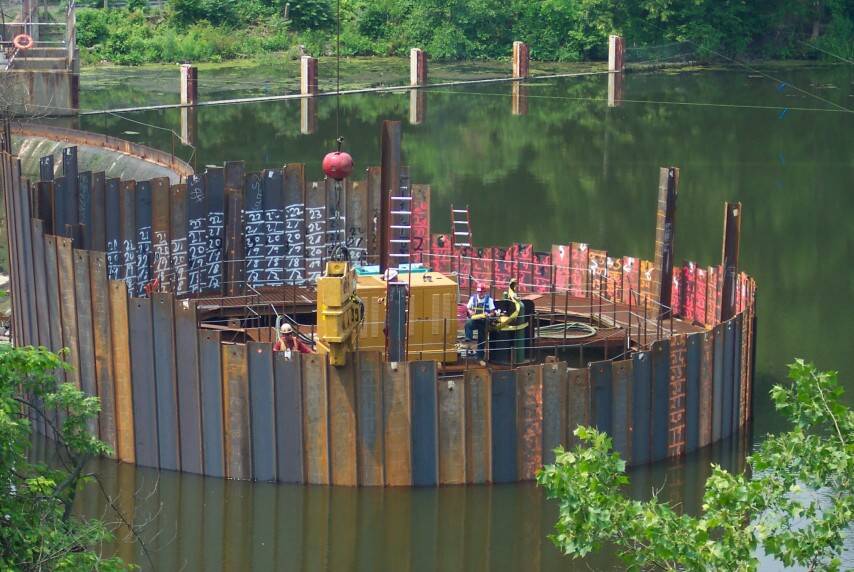

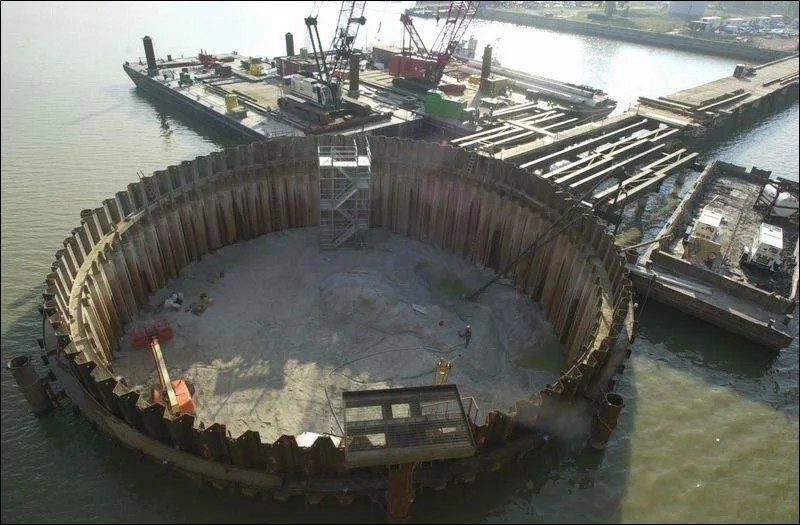

1. Листошпунтовый коффердам

• Собирается из металлических или пластиковых шпунтов (длинных элементов с замковыми соединениями).
• Устанавливается с помощью забивки шпунта в дно.
• Часто используется на большой глубине.

2. Насыпной коффердам

• Создается из песка, глины, гравия или камня.
• Простой и дешевый способ, но не подходит для сильных течений.
• Обычно требует дополнительной герметизации.

3. Трубчатый или мешковый коффердам

• Основан на заполненных водой трубах или мешках, создающих барьер.
• Быстро возводится, подходит для временных работ.
• Часто используется при ремонте мостов и набережных.

4. Воздушный коффердам

• Представляет собой герметичную камеру, заполняемую воздухом.
• Используется при работах под водой, например при ремонте подводной части кораблей.

5. Жесткие конструкции (бетонные или стальные)

• Применяются в условиях сильных течений и большой глубины.
• Обеспечивают высокую прочность и герметичность.

Этапы строительства коффердама

Создание коффердама — это многоэтапный процесс, требующий точного проектирования и соблюдения технологии.

1. Инженерное обследование

• Анализ грунта, течений, уровня воды.
• Определение местоположения и размеров будущего коффердама.
• Расчет давления воды и устойчивости конструкции.

2. Проектирование

• Выбор типа коффердама.
• Определение материалов.
• Составление графика строительства.

3. Подготовка площадки

• Очистка дна от мусора и ила.
• При необходимости – выравнивание поверхности.

4. Установка ограждения

• Вбивание или укладка элементов в дно водоема.
• Создание замкнутого кольца или прямоугольника.

5. Герметизация и укрепление

• Уплотнение стыков (резиновые прокладки, бетонные обмазки).
• Установка распорок и опор для устойчивости.

6. Откачка воды

• Использование насосов для удаления воды из внутренней зоны.
• Мониторинг герметичности конструкции.

7. Проведение строительных работ

• Возведение фундамента, колонн, опор.
• Контроль состояния коффердама в процессе.

8. Разборка коффердама

• По окончании работ коффердам демонтируется.
• Элементы утилизируются или используются повторно.

Трудности и риски при строительстве

Строительство коффердама сопряжено с рядом сложностей, которые требуют внимательного подхода.

Основные трудности:

• Протечки воды через стыки.
• Оползни или сдвиги грунта.
• Повышенное давление на стенки конструкции.
• Воздействие льда и волн.

Решения:

• Использование качественных герметиков и дополнительных опор.
• Постоянный мониторинг давления и состояния воды.
• Установка дренажных систем и аварийных насосов.

Примеры использования коффердамов

Строительство моста через реку

• Установка листошпунтового коффердама для опоры моста.
• Откачка воды, устройство фундамента, армирование.

Ремонт шлюза

• Временное перекрытие части канала мешковым коффердамом.
• Проведение восстановительных работ.

Сооружение дамбы

• Использование массивных стальных конструкций.
• Высокая герметичность и сопротивление потоку.

Советы и рекомендации

✅ Проводите точные инженерные расчеты – ошибка на этапе проектирования может привести к катастрофическим последствиям.

✅ Используйте современные материалы – современные шпунты и герметики значительно повышают надежность.

✅ Не экономьте на насосах – откачка воды должна быть быстрой и эффективной.

✅ Учитывайте экологические нормы – особенно при строительстве в природоохранных зонах.

✅ Планируйте демонтаж заранее – это снизит затраты и ускорит окончание проекта.

Коффердам — это незаменимое решение при подводном строительстве, которое позволяет создать надежную сухую зону даже в условиях сильного течения и нестабильного грунта. Правильный выбор конструкции, тщательное планирование и профессиональное исполнение всех этапов работ — залог успешного и безопасного выполнения проекта. Благодаря коффердамам становятся возможными такие инженерные чудеса, как мосты через реки, подводные туннели и мощные дамбы.

Будущее коффердамов — за инновациями, включая экологически чистые материалы, автоматизированные насосные станции и цифровой мониторинг состояния конструкций. Но даже с самыми передовыми технологиями основой успеха остаются инженерная точность и практический опыт.
